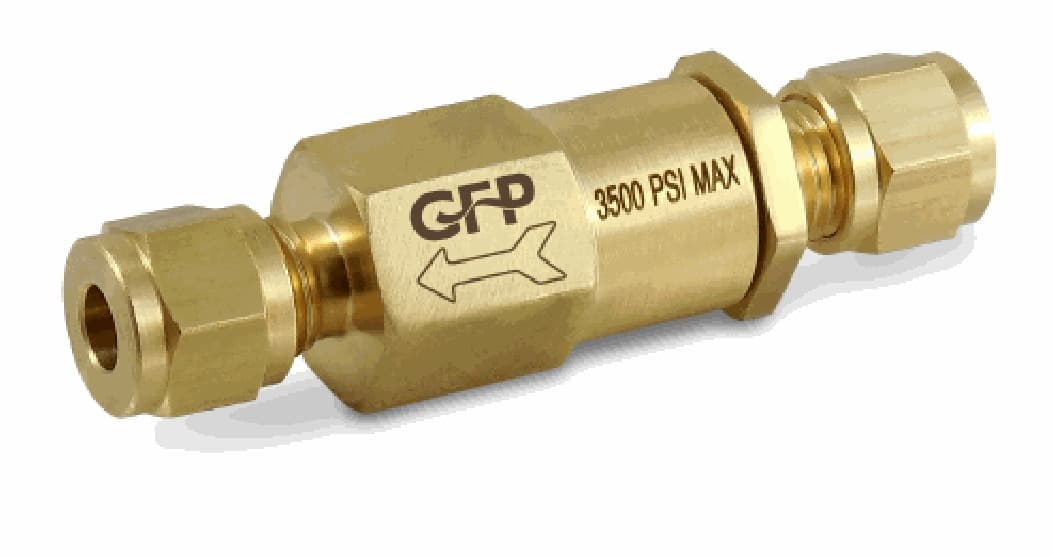

שסתום אל-חזור בגוף פליז, נירוסטה 303/316 או פלדת פחמן, מ-1/8" עד 2" NPT. ארבעה לחצי פתיחה — 0.15, 1, 3 ו-8 psi.
- לחצי פתיחה נומינליים
- 0.15 · 1 · 3 · 8 psi (0.01 · 0.07 · 0.21 · 0.55 bar)
- דליפה
- אטימות בועה מלאה עד לחץ העבודה המרבי · אטמי PTFE עשויים לדרוש לחץ נגדי
- דירוג טמפרטורה
- 80°F- עד 400°F (62°C- עד 204°C) · תלוי בחומר האטם
- לחץ עבודה מרבי, 1/8"–1"
- פליז ופלדת פחמן — 3000 psi (206 bar) · נירוסטה 303 ו-316 — 4500 psi (310 bar)
חומרים
| לחצי פתיחה נומינליים | 0.15 · 1 · 3 · 8 psi (0.01 · 0.07 · 0.21 · 0.55 bar) |
|---|---|
| דליפה | אטימות בועה מלאה עד לחץ העבודה המרבי · אטמי PTFE עשויים לדרוש לחץ נגדי |
| דירוג טמפרטורה | 80°F- עד 400°F (62°C- עד 204°C) · תלוי בחומר האטם |
| לחץ עבודה מרבי, 1/8"–1" | פליז ופלדת פחמן — 3000 psi (206 bar) · נירוסטה 303 ו-316 — 4500 psi (310 bar) |
| לחץ עבודה מרבי, 1-1/4" ו-1-1/2" | פליז — 3000 psi (206 bar) · שאר החומרים: בבירור מול היצרן |
| לחץ עבודה מרבי, 2" | פליז — 1500 psi (103 bar) · שאר החומרים: בבירור מול היצרן |
יישומים ומסמכים
הזמנה
הרכבת המוצר להזמנה
בחרו את המשתנים כפי שהם מופיעים בדף הקטלוגי. המק״ט המלא נבנה אוטומטית.
1
סדרה
בחירה יחידה · 1 ערכים2
גודל צנרת (NPT)
בחירה יחידה · 9 ערכיםגודל הצנרת בהברגת NPT זכר. הברגות NPT לפי ANSI/ASME B1.20.1
3
חומר גוף
בחירה יחידה · 4 ערכיםחומר גוף השסתום. נדבק לקוד הגודל בלי מקף.
4
חומר אטם
בחירה יחידה · 7 ערכיםחומר האטם — הוא שקובע את טווח הטמפרטורה של השסתום. * דירוג הטמפרטורה נובע מאטם ה-O הסטטי מניאופרן לשירות קריוגני אמיתי — ראה סדרת CV-XX3
5
לחץ פתיחה
בחירה יחידה · 4 ערכיםמק״ט להזמנה
GEN
בחרו משתנים
